实验室气路系统主要由气源、切换装置、管道系统、调压装置、用气点、监控及报警系统组成。对于一些易燃易爆气体,如氢气、乙炔等,可能在设计和施工过程中稍有差异,必须加入阻火器防止火苗串入。那么实验室气路系统的验收标准是怎样的呢?
验收标准:外观检查

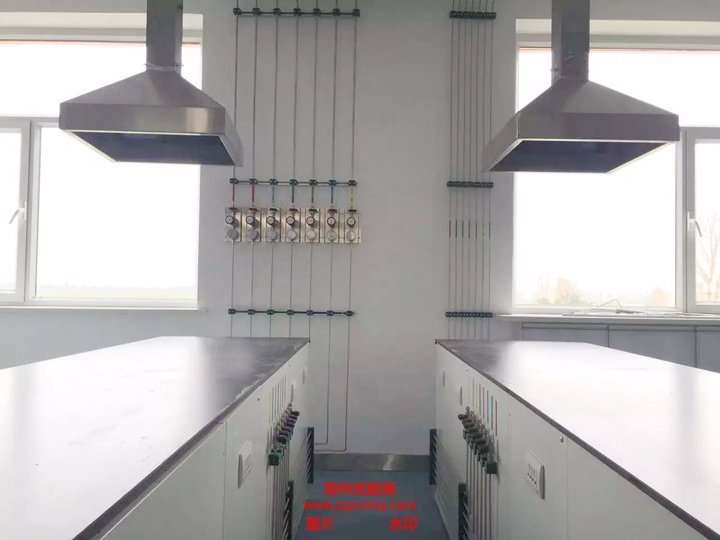

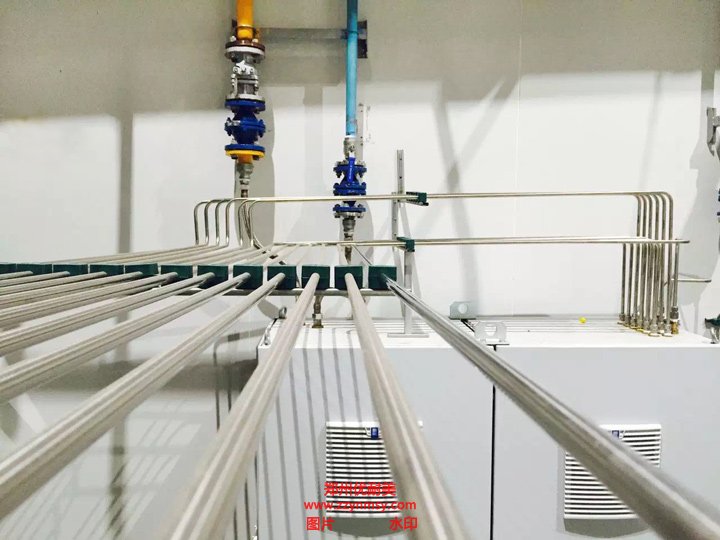

1、管道走线要横平竖直;管道均固定牢固。
2、管道外表面无明显破损。
3、各个阀件无明显破损。
系统耐压试验:如果管道冲入压力后发生形变(如鼓泡、扭曲、膨胀等现象)即说明此系统无法在此压力下工作,如果长时间在此工作压力下,系统会在形变位置爆裂,造成人员财产伤害。本实验是为了检验管道系统耐压性能的好坏,确保系统的安全可靠性。
为了保证实验过程中不污染系统环境,故使用高纯氮气作为实验气体。
实验方法:系统冲入高纯氮气至0.8Mpa,关闭所有阀门,经过24小时后,系统中不得有任何形变产生。
气密性实验:管道系统冲入气体后,如果系统存在漏点,由于系统内的气体不断流失,而系统的体积却没有变化,经过一段时间后,系统压力必然会下降(有时也要考虑环境温度造成的影响)。
由于此检测方法简单操作简便、成本较低、检测结果准确且稳定可靠,适用于中小管道系统的气密性检测。
实验方法:系统冲入高纯氮气至0.8Mpa,关闭所有阀门,经过24小时后,系统的压力变化率<1%。
